以下文章數據截取至油浸式智能化電力變壓器技術規范，福州華光天銳提供油浸式變壓器熒光光纖測溫系統。

5.7.5 繞組熱點溫度監測IED

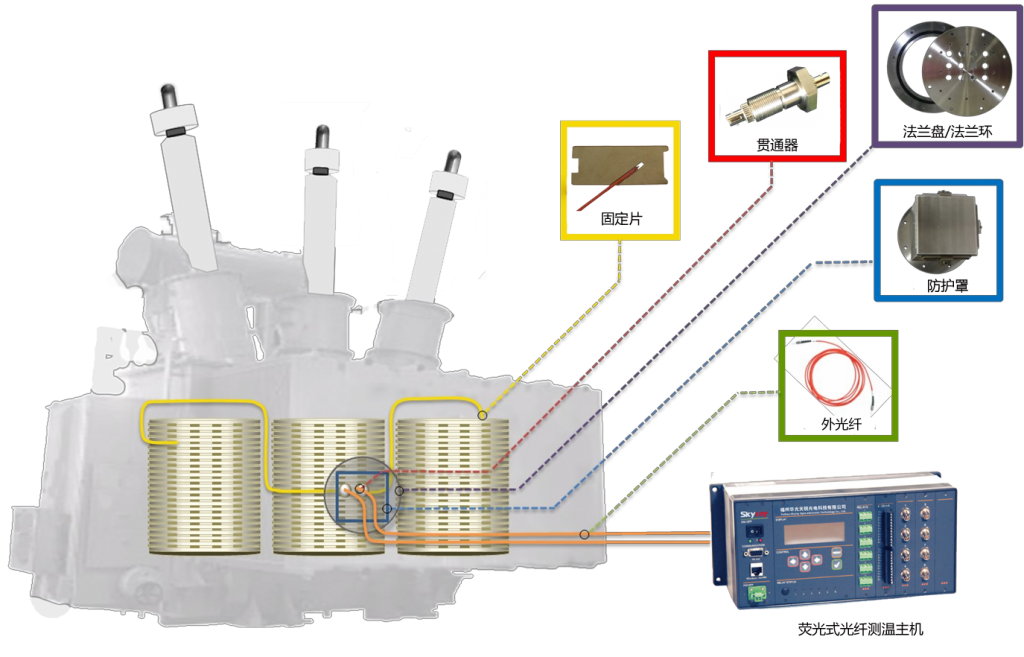

通常采用光纖測溫傳感器直接測量繞組熱點溫度。測溫點數由用戶或/和制造方協商確定,通常為4~20個。測點位置應根據內部溫度場計算或?qū)崪y(cè)結果決定,見GB/T’1094.2。溫度測量范圍應能覆蓋一40 ℃~200 ℃,測量不確定度不大于2℃。此外,應通過站內通信網絡接收相關合并單元的采樣值﹐作為分析參考數據。
根據監測數據,應形成“測點1溫度、測點2溫度、……測點n溫度、環境溫度、負載率(當前負載/額定負載)”的格式化信息和“熱點溫度、可持續運行時間(可參照GB/T 1094.7)”結果信息,其中對無值量賦予空值。

試驗依據:按GB/T1094.2。
數據記錄:記錄試驗過程中冷卻裝置控制IED 的動作情況﹐記錄試驗過程中頂層油溫值或曲線,如有繞組光纖測溫IED,則應記錄測量到的繞組熱點溫度值或曲線。
考核標準;冷卻裝置控制IED應能夠在溫升過程中根據頂層油溫度控制冷卻風扇的起停,且冷卻裝置控制IED的動作情況應與控制策略相一致;IELD)測里到HS從IBTPT所洲量的繞組熱點溫度數據、曲經過校準的測試設備的測量值之差個應大丁士2〈沉紅幾PAB亞l 沮升值或頂層油溫升值.則疑為光線趨勢應合理。若穩態狀態下測量的繞組熱點溫升值低于繞組平均溫升值或頂層油溫升值,則疑為光纖失效,若高于熱點溫升限值,應進一步驗證是光纖失效還是變壓器熱點溫升超標
注:繞組熱點溫升測量值宜考慮測量不確定度影響。
